My IBM５５３０T Story

　１９９８年のある日秋葉原で旧式のモニター一体型パソコンIBM５５３０に出会った。これは、私のIBM５５３０Tにまつわる小さな物語です。

IBM　5530T　でWindows95を、

IBM 5530T について。

　IBMのモニタ一体型ＰＣです。最新型の当時は４０万円もしたそうです

仕様は、ＣＰＵｉ３８６２０Ｍｈｚ。
メモリー６ＭＢ。ＨＤＤ４０ＭＢ。３．５‘ＦＤＤ×１
ＭＣＡバス搭載。モニタは640*480 ＶＧＡ。ＤＯＳなら快適に動く。

「いまさらなんにつかうのこれ。」という品物です。このままじゃＷＩＮ3.1も動かないでしょう。

でも、かたちが好きなので改造してつかってます－

　Windows ９５が動いてますよ。快適にね。私はこのIBM5530の形と大きさに惚れ込んじゃってます。そこで無理やり４８６のＭ／Ｂをねじ込んじゃいました。そんなのを３台も作っちゃいました。それでうちの５５３０ＴではWindows ９５が動いてるんですね。さすがに640*480の画面では使いかってが今一つですが、ネットワークの端末として活躍してます。

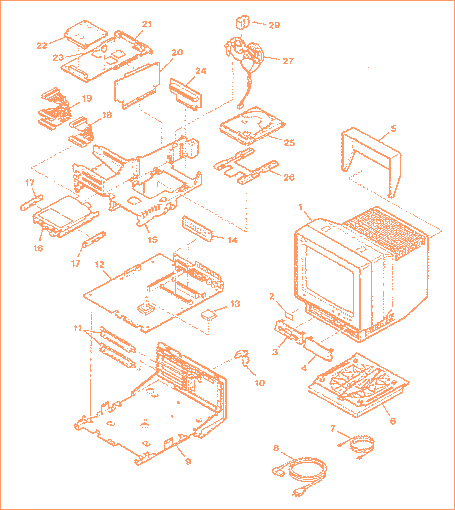

1 Display and Front Cover Assy
2 Label, Serial Number
3 Bezel. Diskette Drive
4 Bezel, Blank
5 Flap Assembly
6 Pedestal Assembly
7 Cable, Signal Ground
8 Power Cord (2P)
9 Cover, Base
10 Security Key Assy
11 I/O Blaket- Blank
12 System Board
13 i80387SX, 16MHz Module (Op)
14 2MB Memory Card
15 Option Adapter Guide Block
16 1.44MB diskette Drive
17 Guide, Diskette Drive ( L & R )
18 Cable, Flat, for one FDD
19 Cable, Flat, for two FDD
20 Interposer Card ( Option Slot )
21 Display Adapter IV Card
22 Display Expansion Card ( Op )
23 Spacer ( Op )
24 HDD interface card
25 Fixed Disk Drive ( ESDI )
26 Guide, Fixed disk drive
27 Speaker Holder Assy
28 Battery

ＩＢＭ５５３０Ｔの改造を試してみたい人のために．．

改造のために部品をそろえる

　まず IBM 5530T 本体がないことには始まらないでしょう。モニタと電源が生きていて外観のきれいなやつを探してきます。道端に落ちてるかもしれない。もし動いたらキーボード、Ｍ／Ｂ、ＦＤＤ、ＨＤＤ、ＳＩＭＭやＣＰＵなどをとりはずし売り飛ばす。（買う人はいないか？）

　パーツが入るスペースが非常に狭いです。Ｍ／Ｂを基本に何とかねじ込めそうなパーツをさがします。できるだけ小型のＭ／ＢでＩ／Ｏがオンボードのものが工作が楽ですよね。ペンテアムでもいいんですけど、もったいないでしょう。なんせモニタがＶＧＡですから。４８６ＶＬあたりで組むのが無難でしょう。パーツも安く手に入るしね。まあ、秋葉原をうろついたときにつかえそうな格安部品をゲットする、あるいは知人からいらない部品をただでもらうなどして気長に集めるのがいいでしょう。成功するが不確実な改造なのでなるたけお金をかけずに部品を集めました。

改造実例


部品	型番	右の写真	備考
Ｍ／Ｂ	Shuttle ＨＯＴ４１９	下左側	四角いやつなら入りますよね。ＣＰＵソケットが真ん中にあるのは避けたほうがいいかな。
ＣＰＵ	ＡＭＤ４８６ＤＸ４１２０Ｍｈｚ	ｏｎＭ／Ｂ	Ｍ／Ｂに対応するものなら何でもいいですよ。クーリングファンの背がが高いと加工が厄介かも知れない。
MEMORY	１６ＭＢ	ｏｎＭ／Ｂ	とりあえず１６あればね。
ＶＧＡ	Trident 9420	下右から一番目	ＩＳＡでもいいですよ。
Ｉ／Ｏ	IDEc1、ＦＤＤc1,	下右から二番目	できればオンボードのＭ／Ｂを選びましょう。
SOUND	Media Vision Pro	下右から三番目	とりあえずなしでもいいんですが、いまどき音無しＰＣではかっこつかない。ｓｂ１６では入りません。背の低いやつを探してね。
LAN	ＣＮｅｔＰｎＰＬＡＮアダプタ	下右から四番目	ＬＡＮでつなぐとこのかわいいマシンが生きてきます。ぜひ加えてね。
FDD	３．５ ` １．４４	上左から二番目	普通のＦＤＤノーブランド秋葉原のジャンク屋さんで1000円でした。
HDD	３００ＭＢＩＤＥ	上右から一番目	１００Ｍ以上あればとりあえずＷＩＮＤＯＷＳ９５はいりますよね。
SP		ＦＤＤの上	音質にこだわればそとずけですよ。その方が工作も楽です。
KEY	１０１
MOUS	ＭＳ

拡張ボードはみんな背の低いやつです。そして背面に取り付くＬ型の金具を取り払う。でないとケースにうまくはいんないんですよ。

電源コネクタをシャーシに装着したところ

ケーブルの固定と絶縁を確保するためハンダ付けしたところは接着剤で固める。

電源コネクタの改造－もっとも大事な改造ポイント

5530TのＭ／Ｂシャーシは引き出し状です。このシャーシの前方に本体側から電源をとるエッジコネクタが付いています。このエッジコネクタを自作します。この工作がもっとも面倒で大事なポイントです。オリジナルのＭ／Ｂからコネクタ部分を切り取って使うのが確実で工作が比較的簡単です。
この例ではオリジナルのＭ／Ｂがなかったのでエッジコネクタ基板を秋葉原のパーツショップで買ってきて工作してます。AT規格の電源延長ケーブルセットを流用してＭ／Ｂ、ＦＤＤとＨＤＤ用電源コネクタを取り付けます。左の写真はコネクタの下側を裏返して見たところ。

絶縁処理－Ｍ／Ｂとシャーシ間の絶縁

規程以外のＭ／Ｂをシャーシにねじ込むわけですから絶縁に気をつけましょう。少々隙間が空いているからと油断してはだめです。組みあがると接触してることもあります。ビニールテープを張っただけではだめですよ。Ｍ／Ｂとシャーシが接触しそうなところはプラスチック板を張りつけたり、パテとかレジン系接着剤でかためて少々こすれても大丈夫なようにしましょう。左の写真ではシャーシの突起に白い四角のプラスチック板がはってあります。右の写真ではＭ／Ｂの裏の突起に接着剤が流してあります。

仮組

順序よく仮組します。ケースやシャーシとＭ／Ｂ、拡張ボードが干渉するところは確実に削り落とします。ときに金属を削り切り落とし穴を開けなければなりません。少しずつていねいに仮組して行きましょう。あせりは禁物です。むやみに通電するのは危険です。部品を壊してしまいます。テスター等で絶縁を確認してから通電するようにしましょう。

３．５‘ＦＤＤとＨＤＤを組み込む

ＦＤＤは専用のプラステック製の治具があるのでオリジナルをばらす時になくさないように注意する。ＨＤＤはオリジナルの治具を用いてもいいのですが、この例ではスピーカーを入れるスペースを稼ぐために５５３０のプラスチック製のフレームに穴を開けてビス止めしてある。

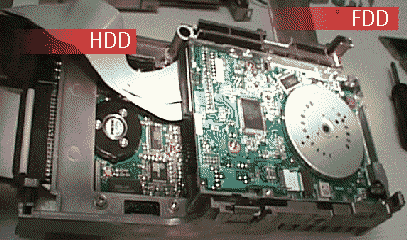

引き出しフレームの組みあがり

プラスチックフレームの２階建て構造が良く分かる写真です。

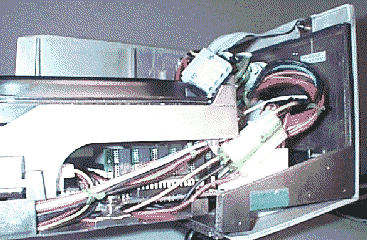

上の段にＨＤＤがみえる。下の段左側にＦＤＤ、右側にＳＩＭＭが見えます。普通の７２pinＳＩＭＭでしたら十分に収まる高さがある。

ケーブルは束ねましょう。

スピーカーを組み込む

目玉のようなスピーカーを５５３０のプラスチックフレームに一対、接着剤で直付け。

下の段右にＦＤＤが見える。

ボードの固定用金具をはずしてレジンパテ、プラスチック板、ビスなどを使い拡張ボードを固定する治具を工作する。やはり拡張ボードはしっかり固定しましょう。でも後からばらせるように工夫して組み上げてください。

いかがでしたでしょうか。ＩＢＭ５５３０をもっている方には良く分かるのでしょうが、みたこともない人にとっては何のことやら？
